Quali sono i processi di produzione degli ingranaggi grezzi? Fusione vs. Forgiatura vs. Lavorazione meccanica

Il limite superiore della qualità dei prodotti per ingranaggi dipende dal materiale di base. Anche se disponi del miglior design del profilo del dente o della soluzione di trattamento termico più avanzata, se sono presenti difetti nel processo di produzione dei grezzi degli ingranaggi di base, i tuoi ingranaggi sono destinati a non funzionare per molto tempo.

Gli sbozzi degli ingranaggi sono i fattori determinanti per l'integrità strutturale, la durata a fatica e il costo di produzione dei componenti finali. La scelta del processo di produzione sbagliato può provocare rotture catastrofiche degli ingranaggi durante il funzionamento in loco-o aumentare i costi di manutenzione nel processo di produzione.

Allora come si sceglie il processo di produzione? Dovresti scegliere la fusione, la forgiatura o la lavorazione diretta da barra?

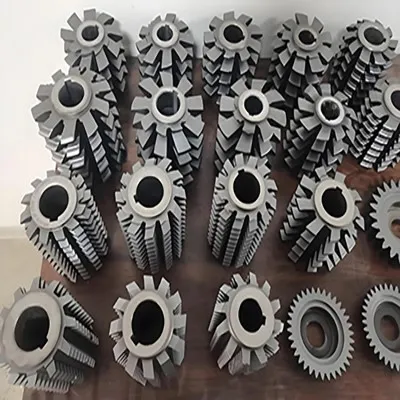

La fusione è una delle più antiche tecniche di lavorazione dei metalli padroneggiata dall'uomo e, per scenari applicativi specifici, rimane altamente competitivaprocesso di produzione degli ingranaggi grezzi. Il principio è quello di iniettare il metallo fuso nella cavità dello stampo, definendo così la forma del pezzo grezzo.

Artigianalità e Materiali
Nel campo degli ingranaggi, di solito ci riferiamo alla fusione in sabbia o alla fusione a cera persa e i materiali comunemente utilizzati includono ghisa grigia, ghisa duttile o acciaio fuso. Dopo che il metallo fuso si è raffreddato e solidificato, forma una forma coerente con lo stampo.

pro e contro
Il più grande vantaggio della fusione è il grado di libertà nella forma geometrica. Se stai progettando ingranaggi giganti per mulini a sfere minerari o sistemi di propulsione navale - quelli con diametri di diversi metri - la fusione è spesso l'unica soluzione fattibile. Consente di fondere direttamente strutture complesse come raggi e fori per ridurre il peso nel grezzo, riducendo così in modo significativo la quantità di materiale rimosso in futuro.

Ma il casting ha i suoi punti deboli intrinseci. Il processo di solidificazione può facilmente portare a difetti interni comeporosità e cavità da ritiro. Inoltre, la struttura della grana dei getti è solitamente casuale e grossolana. Ciò significa che, rispetto ai pezzi forgiati, la resistenza alla trazione e la resilienza degli ingranaggi fusi sono generalmente inferiori.

Gli scenari applicabili sono generalmente ingranaggi di grandi-dimensioni, strutture geometriche estremamente complesse, applicazioni con sollecitazioni da basse a medie e situazioni che richiedono le eccellenti prestazioni di assorbimento degli urti della ghisa.

Attenzione:Fare attenzione ai difetti interni nascosti che verranno scoperti solo dopo l'inizio della lavorazione di taglio degli ingranaggi.

Quando l'elevata-capacità di carico, la resistenza agli urti e la lunga durata alla fatica diventano requisiti senza compromessi,forgiaturaè senza dubbio un processo di produzione di pezzi grezzi per ingranaggi superiore. La forgiatura prevede il riscaldamento di una billetta metallica e l'applicazione di un'enorme pressione utilizzando un martello gigante o una pressa per provocarne la deformazione plastica.

Arma segreta:Flusso del grano
Perché gli ingranaggi forgiati sono più resistenti degli ingranaggi fusi o tagliati? La risposta sta dentroflusso dei grani metallici.
Immagina il legno. Spaccare il legno lungo la sua struttura è molto più semplice che tagliarlo orizzontalmente. Anche i metalli hanno "trame" o strutture fibrose simili.

Nel casting: non ci sono linee aerodinamiche, la struttura è isotropa ma relativamente sciolta.
Taglio:Hai tagliato la linea di flusso e le estremità esposte delle fibre potrebbero diventare il punto di partenza delle crepe.
Nella forgiatura, la deformazione plastica costringe le linee di flusso del metallo a seguire il contorno del pezzo grezzo.

Questa linea metallica continua forma uno "scheletro" all'interno della parte che è coerente con la direzione della forza sull'ingranaggio, migliorando significativamente la resistenza alla fatica e agli urti.

Due forme principali

Forgiatura a stampo aperto:Utilizzato per spazi vuoti più grandi e più semplici. Può compattare efficacemente il centro del lingotto d'acciaio e chiudere i pori interni.
Forgiatura a stampo chiuso:Questo è il processo di produzione di semilavorati più comune per ingranaggi automobilistici e industriali. Il metallo viene pressato in stampi di precisione per produrre pezzi grezzi "quasi netti" con una lavorazione successiva minima.

Considerazioni economiche
La forgiatura richiede stampi costosi e attrezzature pesanti. Se si tratta di un singolo prototipo, non è-economico. Ma per lotti superiori a 1.000 pezzi, la forgiatura è spesso l’opzione più economica grazie al minimo spreco di materia prima e ai tempi di lavorazione notevolmente ridotti. Adatto per cambi automobilistici, ingranaggi aeronautici, cambi industriali-per carichi pesanti e produzione su larga-scala.

Il terzo processo comune di produzione dei grezzi per ingranaggi è il taglio direttamente dalla barra. Qui, selezioni un acciaio tondo solido (come acciaio 45 #, 42CrMo, 20CrMnTi, ecc.) e utilizzi un tornio o una segatrice CNC per tagliarlo nelle dimensioni di un ingranaggio grezzo.

Il percorso con la minor resistenza
Questo è un processo di “riduzione materiale”. Tieni un pezzo di materiale più grande e tagli tutte le parti che non sembrano ingranaggi.

Il più grande vantaggio qui è l’agilità. Non è necessario attendere 8 settimane per la produzione degli stampi per fusione o forgiatura. È possibile ordinare una barra d'acciaio oggi e ricevere domani l'ingranaggio grezzo lavorato. Per la prototipazione, la sostituzione di pezzi di ricambio o la produzione di piccoli lotti (da 10 a 50 pezzi), questo è solitamente il metodo preferito predefinito.

Compromesso in ingegneria
Lo svantaggio risiede nelle prestazioni strutturali. Come accennato in precedenza, quando si trasformano gli ingranaggi in materiale da barra, si interrompono le linee di flusso delle fibre del materiale. Tagliando la struttura longitudinale del materiale della barra laminata, si espongono le estremità dei grani sulla superficie dei denti degli ingranaggi.

Sebbene la qualità dell'acciaio moderno sia sufficientemente elevata da rendere questo metodo accettabile per molte applicazioni generali, la durata a fatica degli ingranaggi tagliati è solitamente inferiore a quella degli ingranaggi forgiati con lo stesso materiale e dimensioni.

Inoltre, il rapporto di utilizzo del materiale di questo processo di produzione di pezzi grezzi per ingranaggi è il più basso. Se desideri lavorare un ingranaggio di grandi dimensioni con un mozzo della ruota, trasformerai la maggior parte dell'acciaio legato costoso in trucioli (rifiuti), il che aumenterà direttamente il costo del materiale per pezzo.

Il suo vantaggio è che non sono necessarie tariffe per lo stampo (NRE) e il ciclo di consegna è molto veloce. Adatto per macchine prototipo, prove in piccoli lotti, parti di riparazione di emergenza e ingranaggi con carichi da leggeri a medi.

Per aiutarti a comprendere le differenze in modo intuitivo, Hansheng ha confrontato insieme questi tre processi di produzione dei grezzi per ingranaggi.











Punto di pareggio del "costo rispetto alla produzione"
Uno dei fattori più critici quando si sceglie un processo di produzione di semilavorati per ingranaggi è la "curva di rendimento".

Se hai bisogno di 10 marce, il taglio della barra è una scelta adatta. Sebbene lo spreco di materiale sia significativo, il costo totale è comunque inferiore al costo di apertura di una serie di stampi per forgiatura (che può raggiungere decine di migliaia di yuan).

Se hai bisogno di 5000 ingranaggi, la forgiatura è il vincitore indiscusso. Il costo iniziale dello stampo è ripartito su migliaia di parti e l’aumento del costo del singolo pezzo è minimo. Allo stesso tempo, il risparmio di materie prime e la riduzione dei tempi di lavorazione (poiché il pezzo grezzo è quasi completamente formato) porteranno enormi margini di profitto.

Hansheng fornisce una lista di controllo per il processo di produzione degli ingranaggi grezzi.

Valutare il carico e il fattore di sicurezza
Per quale scenario viene utilizzata questa attrezzatura? Se l'applicazione prevede carichi d'urto, sollecitazioni cicliche o funzioni critiche per la sicurezza, la fusione può essere presa in particolare considerazione.

Analizzare le forme geometriche
Gli ingranaggi hanno piastre di grandi dimensioni, fori complessi per la riduzione del peso o gusci integrati? Se la forma è troppo complessa per essere forgiata o la tornitura comporta uno spreco eccessivo di materiali, la fusione potrebbe essere l'unica soluzione geometrica.

Calcolare il costo totale di proprietà (TCO)
Non guardare solo la quotazione della materia prima, guarda il costo del prodotto finito.
I pezzi grezzi da fusione possono essere economici da acquistare, ma se ci sono punti difficili (zone fredde), non sono adatti ai puntelli CNC e aumenteranno i costi di lavorazione.
Sebbene la forgiatura dei grezzi richieda un elevato investimento iniziale, la loro levigatezza superficiale costante e le caratteristiche di assenza di difetti possono accelerare la velocità di dentatura e rettifica degli ingranaggi, riducendo così il tempo di ciclo dell'intero processo di produzione dei grezzi degli ingranaggi.

Considera l'impatto del trattamento termico
I materiali forgiati hanno tipicamente una struttura più densa e uniforme, rendendo più prevedibili le loro reazioni ai trattamenti termici come la cementazione e la nitrurazione. Talvolta i getti subiscono deformazioni imprevedibili durante la tempra a causa di incongruenze interne.

Sulla base della vasta esperienza di Hansheng, il nostro suggerimento è che non esiste un processo di produzione di grezzi per ingranaggi "migliore" in assoluto, ma solo il processo che meglio soddisfa gli standard di output, budget e prestazioni del progetto.

Cast:per strutture geometriche complesse e su larga scala.
Forgiatura:Per prestazioni critiche, durata e produzione di massa.
Taglio barra:per velocità, flessibilità e ordini in piccoli lotti.

Hansheng è un produttore di ingranaggi professionali che fornisce soluzioni di trasmissione di precisione complete-. Se hai esigenze relative agli ingranaggi, contatta immediatamente il nostro team di ingegneri o visita la nostra pagina delle capacità di produzione di ingranaggi per sfogliarla. Siamo in grado di fornirvi analisi complete di Design for Manufacturability (DFM) e confronti dettagliati dei costi per aiutarvi a ottimizzare la progettazione dei vostri ingranaggi. Costruiamo insieme prodotti durevoli.

Tutti gli ingranaggi possono essere forgiati?
No. La forgiatura ha limitazioni sulla forma. Se gli ingranaggi hanno cavità interne molto complesse, sottosquadri o diametri estremamente grandi (come gli ingranaggi marini che superano i 2-3 metri), la forgiatura può essere tecnicamente poco pratica o costosa. In questo caso, la fusione è solitamente la scelta migliore per il processo di produzione dei grezzi degli ingranaggi.

Qual è l'impatto specifico della "semplificazione del metallo" sulla durata degli ingranaggi?
L'impatto è significativo. Secondo i dati di settore che abbiamo appreso, a parità di materiale e condizioni di trattamento termico, gli ingranaggi forgiati con linee di flusso metalliche continue hanno in genere una resistenza alla fatica superiore dal 20% al 30% rispetto agli ingranaggi lavorati mediante taglio. Per gli ingranaggi di trasmissione che sopportano carichi di impatto elevati, ciò spesso determina la durata operativa degli ingranaggi.

Qual è la procedura più veloce se ho urgentemente bisogno di un ingranaggio sostitutivo?
Lavorazione da barra. Non è necessario attendere la produzione dello stampo (che solitamente richiede 4-8 settimane). Utilizzando l'inventario di acciaio tondo, officine di lavorazione qualificate possono produrre pezzi di ricambio di emergenza entro 24-48 ore. Sebbene leggermente più debole dei forgiati, è la soluzione più rapida per risolvere il problema dello spegnimento.

Quale processo è più adatto per gli ingranaggi a vite senza fine in bronzo di grandi dimensioni?
Per gli ingranaggi a vite senza fine in bronzo, la fusione centrifuga è solitamente il processo preferito.
Sebbene il bronzo possa anche essere forgiato, la fusione centrifuga fornisce un'eccellente densità del materiale e resistenza all'usura ed è altamente-economica, rendendola il processo di produzione standard di grezzi per ingranaggi di grandi dimensioni in metalli non-ferrosi.

ANSI/AGMA 2001-D04 (Riconfermato nel 2016)

Fattori di valutazione fondamentali e metodi di calcolo per denti ad evolvente cilindrici ed elicoidali.

ISO 6336-5:2016

Calcolo della capacità di carico di ingranaggi cilindrici ed elicoidali - Parte 5: Resistenza e qualità dei materiali.

AGMA923-B05

Specifiche metallurgiche per ingranaggi in acciaio.

Manuale di Dudley per la progettazione e la produzione di ingranaggi pratici (4a edizione)

Stephen P. Radzevich, CRC Press.
