Hansheng Automation (Dongguan) Co., Ltd. è uno dei produttori e fornitori di ingranaggi ipoidi più esperti in Cina. Se intendi vendere all'ingrosso -attrezzature ipoidi efficaci prodotte in Cina, ti invitiamo a ricevere il listino prezzi e il preventivo dalla nostra fabbrica. Inoltre, sono disponibili servizi personalizzati e servizi OEM e ODM.
Sfruttando la tecnologia avanzata Power Skiving, siamo specializzati nella produzione di ingranaggi ad alta-precisione con moduli che vanno da 0,1 a 5,0 (diametro della punta da 3 mm a 300 mm), coprendo una gamma completa di produzione di ingranaggi tra cui ingranaggi cilindrici, ingranaggi elicoidali, ingranaggi ipoidi e ingranaggi a vite senza fine.
I nostri prodotti vengono utilizzati principalmente in applicazioni quali riduttori, robot e componenti automobilistici di fascia alta-. Di seguito forniamo informazioni sulla nostra produzione di ingranaggi ipoidi.
Il vantaggio del Power Skiving
A differenza dei metodi di fresatura tradizionali, la nostra linea di produzione è ancorata alla smussatrice per ingranaggi Kashifuji KPS30. Questa attrezzatura all'avanguardia-dell'--ci consente di ottenere geometrie e finiture superficiali superiori, in particolare per gli ingranaggi ipoidi e interni.
Precisione ISO/DIN livello 5
Non pretendiamo solo precisione; forniamo precisione certificata fino al livello 5.
Finitura di ingranaggi duri
In grado di lavorare direttamente pezzi trattati termicamente-, eliminando la distorsione e garantendo un perfetto contatto dei denti.
Geometrie complesse
La funzionalità multi-asse della nostra configurazione gestisce con facilità la complessa geometria di offset degli ingranaggi ipoidi.
Specifiche e funzionalità dettagliate
Ci concentriamo sulla trasmissione di precisione e di seguito sono riportati i parametri e le specifiche specifici del nostroIngranaggio ipoide.
|
Parametro |
Specifiche e capacità |
|
Gamma di moduli |
0.1 - 5.0 |
|
Diametro della punta |
Ø 3 mm - Ø 300 mm |
|
Classe di precisione |
ISO/DIN/GB Livello 5-6 |
|
Angolo di pressione |
Standard 20 gradi |
|
Angolo dell'elica |
Da 0 gradi a ±45 gradi (fino a 60 gradi per progetti specifici) |
|
Numero di denti |
5z - 150z+ |
|
Gioco (laterale) |
0,02 mm - 0.08 mm (adattamento di precisione) |
|
Durezza superficiale |
HRC 58 - 62 (carburato) |
|
Durezza del nucleo |
HRC 30 - 45 |
|
Tipo foro/albero |
Rotondo, spline interno, sede per chiavetta, taglio a D- |
|
Materiali |
20CrMnTi, SCM415, SNCM439, SUS303/304 |
|
personalizzare |
Può essere personalizzato in base alle esigenze specifiche |
Perché collaborare con Hansheng?
Bordo tecnologico di base
Il nostro processo Power Skiving è 3-5 volte più veloce rispetto allo shaping, ma offre una finitura simile al terreno. Il KPS30 ci consente di lavorare i denti degli ingranaggi e le caratteristiche interne (come le scanalature) in un unico setup, garantendo una concentricità inferiore a 5 µm.
-Maestria degli strumenti interni
Progettiamo e produciamo i nostri dispositivi di precisione e ganasce di serraggio utilizzando il nostro Seibu Wire EDM (M50B). Ciò garantisce un bloccaggio rigido e privo di distorsioni-anche per i grezzi ipoidi più complessi, il che è fondamentale per ottenere una precisione ISO/DIN 5.
Vera integrazione verticale
Dalla tornitura (Brother/Taesin) al taglio degli ingranaggi (KPS30/YK3610Ⅳ) e alla lavorazione degli alloggiamenti (Large HMC), controlliamo l'intero processo internamente-. Ciò si traduce in tempi di consegna più brevi, prezzi competitivi e controllo di qualità continuo.
Verifica, non solo promessa
Ogni lotto viene verificato su macchine di ispezione degli ingranaggi dedicate per profilo, passo e eccentricità, garantendo la conformità costante agli standard di precisione promessi.
La nostra flotta di apparecchiature avanzate
La nostra officina integra tornitura, fresatura e dentatura specializzata per fornire un servizio completo dalla "materia prima al pezzo finito".
Produzione di ingranaggi principali
Smussatrice per ingranaggi Kashifuji KPS30: il cuore della nostra-produzione di alta precisione per ingranaggi interni ed esterni.
Dentatrice orizzontale CNC Ningjiang YK3610Ⅳ: soluzione ad alta-efficienza per ingranaggi con alberi standard e produzione di massa.
Preparazione e finitura grezza di precisione
Macchina per elettroerosione a filo Seibu (WEDM) M50B: per componenti di stampi ultra-precisi e creazione di attrezzature complesse.
Tornio CNC Brother (TC-S2A) e fresatura CNC Taesin: garanzia che i grezzi degli ingranaggi abbiano una perfetta concentricità prima del taglio dei denti.
Alloggi e supporto-su larga scala
Centri di lavoro orizzontali (max 2100x1060): mentre produciamo ingranaggi compatti, possiamo lavorare alloggiamenti e riduttori di grandi dimensioni per alloggiarli, offrendo una soluzione di assemblaggio completa.
Garanzia di qualità

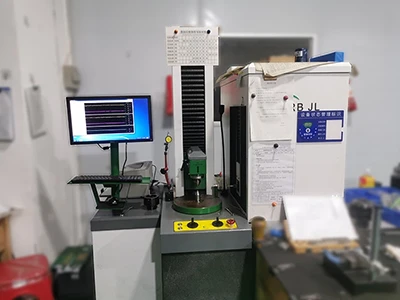

Macchine dedicate per l'ispezione degli ingranaggi: ogni lotto viene verificato per errori di profilo, errori di passo e eccentricità per garantire la conformità alla norma DIN 5.
Applicazioni
A causa della nostra gamma specifica (Modulo 0.1-5.0, Dia<300mm), our hypoid gear are best suited for:
Robotica e automazione
Attuatori congiunti che richiedono gioco zero ed elevata densità di coppia.
Utensili elettrici
Smerigliatrici angolari e trapani che necessitano di set di ingranaggi durevoli e compatti.
Attrezzature mediche
Bassa-trasmissione del rumore per scanner e letti chirurgici.
Mobilità elettrica
Riduttori per e-bike e scooter.
Domande frequenti
D: Cosa rende il tuo ingranaggio ipoide diverso dagli ingranaggi conici standard?
R: I nostri ingranaggi ipoidi personalizzati sono dotati di assi sfalsati, che consentono una trasmissione della coppia più elevata e un design più compatto rispetto agli ingranaggi conici intersecanti standard. Inoltre, utilizzando la tecnologia CNC Gear Skiving, otteniamo superfici dei denti più lisce, con conseguenti livelli di rumore (NVH) significativamente più bassi, adatti per applicazioni mediche e robotiche di precisione.
D: Qual è il modulo più piccolo che puoi produrre per Hypoid Gear?
R: Siamo specializzati nella produzione di ingranaggi a modulo piccolo. La nostra attrezzatura, incluso il Kashifuji KPS30, è ottimizzata per moduli piccoli fino a 0,1. Questo ci rende un partner appropriato per la produzione di ingranaggi in miniatura utilizzati in micro-attuatori, utensili elettrici e strumenti aerospaziali con un diametro della punta a partire da soli 3 mm.
D: Potete garantire la precisione DIN 5 per la produzione di massa?
R: Sì. Il raggiungimento della precisione dell'ingranaggio DIN 5 fa parte del nostro processo standard per gli ordini di fascia alta-. Utilizziamo macchine avanzate per l'ispezione degli ingranaggi per verificare errori di profilo, deviazioni di passo e eccentricità radiale su ogni lotto. La nostra combinazione di tornitura ad alta-precisione (Brother CNC) e skiving garantisce uniformità dal primo all'ultimo pezzo.
D: Offrite la lavorazione scanalata interna per il foro dell'ingranaggio?
R: Assolutamente. Uno dei maggiori vantaggi del nostro processo Power Skiving è la capacità di lavorare scanalature interne e denti di ingranaggi esterni nella stessa configurazione di bloccaggio. Ciò garantisce il perfetto allineamento tra il collegamento dell'albero e la dentatura dell'ingranaggio, massimizzando l'efficienza della trasmissione.
D: Quali informazioni devo fornire per un preventivo personalizzato?
R: Poiché gli ingranaggi ipoidi sono complessi, consigliamo di fornire un disegno 2D (PDF) e un modello 3D (STEP/IGES). Se non disponi di disegni, offriamo servizi di reverse engineering in cui possiamo scansionare il tuo campione utilizzando i nostri strumenti di misurazione delle coordinate per replicare esattamente i parametri dell'ingranaggio.
D: Qual è la quantità minima d'ordine per il tuo Hypoid Gear?
R: La nostra quantità di ordine minimo standard (MOQ) è di cinque pezzi. Manteniamo un modello di produzione altamente flessibile per soddisfare sia lo sviluppo di prototipi che la produzione in serie di medi-volumi. Contattaci per discutere le esigenze specifiche del tuo progetto.
