Hansheng Automation è specializzata nella fornitura di riduttori di precisione per il settore dell'automazione, inclusi attuatori servorotativi (personalizzabili fino a meno di 10 secondi d'arco). Anche gli altri nostri prodotti, come gli indicizzatori a camme e le tavole rotanti cave, sono popolari all'estero. I nostri servizi di smussatura degli ingranaggi (ISO/DIN/GB 5), lavorazione CNC e fusione personalizzata ci consentono anche di fungere da fornitore di componenti per i vostri macchinari per l'imballaggio. Garantiamo che tutte le parti soddisfano le vostre esigenze.

Un servo attuatore rotante è una forma di meccanismo di controllo del movimento destinato a ruotare o posizionare un carico in modo rapido e altamente preciso. I sistemi di automazione includono la robotica, le macchine per l'imballaggio, le macchine CNC e l'automazione di fabbrica, tutti dipendono dal movimento rotatorio, quindi sono ampiamente utilizzati in tali sistemi.

Alta precisione: L'errore di posizionamento può essere controllato entro pochi decimi di grado, rendendolo ideale per applicazioni che richiedono una precisione di controllo rotazionale estremamente elevata (come assemblaggio di precisione e posizionamento di dispositivi medici).

Controllo del feedback: Dotato di un dispositivo di feedback come un encoder o un risolutore, monitora la posizione in tempo reale e si regola dinamicamente per garantire una precisione di posizionamento stabile e ripetibile.

Movimento programmabile: L'attuatore servorotativo può essere programmato per eseguire profili di movimento complessi, consentendo quindi accelerazione, decelerazione e angoli di rotazione controllati.

Controllo di coppia e velocità: Mantiene prestazioni stabili nonostante le fluttuazioni del carico, bilanciando l'elevata coppia erogata e l'alta-velocità di rotazione.

Design compatto: le dimensioni compatte lo rendono adatto per apparecchiature di automazione con spazi-limitati (come piccoli giunti robotici e strumenti di precisione).

Hollow structure of Servo rotary table

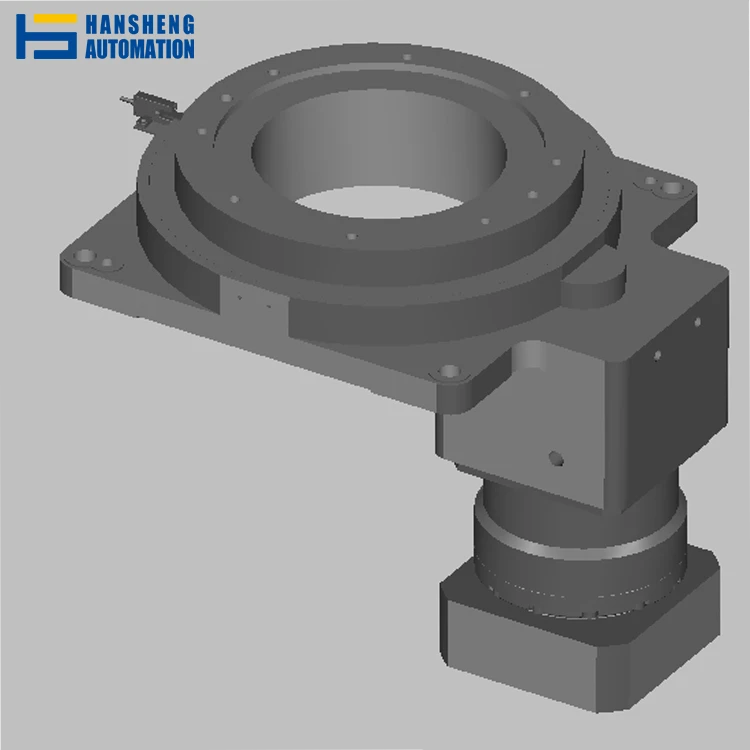

Quello che segue è un caso di studio di una selezione di modelli che abbiamo fornito a un cliente iraniano. Durante il processo di selezione, abbiamo innanzitutto analizzato i requisiti di lavoro del cliente, inclusi il carico massimo, l'errore di precisione previsto e il controllo delle vibrazioni durante il funzionamento della macchina. Dopo molte considerazioni, abbiamo consigliato il modello HRTK280 con guscio in acciaio della nostra azienda. Abbiamo anche fornito disegni, modelli 3D e istruzioni di installazione.

Attraverso questo caso, non solo abbiamo aiutato il cliente a risolvere problemi tecnici specifici, ma abbiamo anche approfondito il nostro rapporto di collaborazione con il cliente. In futuro continueremo a lavorare con i clienti, forniremo supporto tecnico regolare e ottimizzeremo i prodotti in base alle nuove esigenze dei clienti.

INGRESSI:

1)Tempo di ciclo=180 gradi/3 sec

2)Peso minimo sul tavolo=30Kg

3)Massimo. Peso sul tavolo=150Kg

4)Distanza CG (X-Offset)= 10mm.

5)Distanza CG (Y-Offset)=320mm.

6) Robot di carico e scarico delle parti =.

CONSIDERAZIONI:

1)Requisiti motore=Servomotore.

2)Tipo di tavola rotante=Rotativa completa (non-indicizzata)

HRTK280JS-100-SV1 (22-110-145-M8), rapporto: 100, dotato di servomotore da 1000 W.

drawing of HRTK280JS

I dati di cui sopra sono solo di riferimento. Personalizzeremo e confermeremo i disegni in base a ciascun cliente.

PARAMETER

Se il parallelismo della piattaforma rotante ha requisiti più elevati, contattare il nostro personale commerciale

Automazione Industriale:Per attività quali operazioni di prelievo-e-posizionamento, automazione della catena di montaggio e movimentazione dei materiali.

Robotica:Per controllare i giunti rotanti nei bracci robotici e altri macchinari automatizzati.

Dispositivi Medici:Per il posizionamento e il movimento precisi in apparecchiature come i robot chirurgici.

Aerospaziale:Nei sistemi di controllo satellitari o aerei dove il movimento preciso è essenziale.

Automazione industriale

Robotica

Aerospaziale

Dispositivi medici

D: Cos'è la tavola rotante cava della serie HRTK?

R: Progettata per usi che richiedono grande precisione nel movimento rotatorio, la serie HRTK è un tipo di tavola rotante ad alta-precisione con un centro cavo. La sua struttura in acciaio garantisce grande robustezza e resistenza. I sistemi automatizzati complessi potrebbero trovare appropriato il centro cavo poiché consente il passaggio di cavi, tubazioni o altri componenti.

D: Quali sono i vantaggi dell'alloggiamento in acciaio della serie HRTK?

R: Maggiore resistenza e rigidità rispetto all'alluminio o ad altri materiali più leggeri. La maggiore durabilità è idonea per ambienti industriali-per impieghi gravosi. La stabilità migliorata garantisce prestazioni precise e costanti anche con carichi pesanti.

D: Quali sono le specifiche tipiche della serie HRTK?

A: Coppia elevata per carichi pesanti. Grande foro passante centrale per tubazioni o cavi. Gioco ridotto e grande precisione derivanti da -sistemi di ingranaggi integrati di alta qualità-spesso meccanismi di ingranaggi armonici o cicloidali. Design semplice per adattarsi perfettamente ad aree limitate. Ottima capacità di carico-adatta per carichi radiali e assiali.

D: Quali dimensioni e configurazioni sono disponibili per la serie HRTK?

R: Le diverse dimensioni della serie HRTK consentono di variare la capacità di carico e le esigenze di spazio. Solitamente, le configurazioni standard differiscono in termini di: Capacità di carico: la loro capacità di supporto varia in base alle dimensioni sia dei carichi assiali che radiali. Diametro del foro passante-: lascia passare parti di varie dimensioni. Scelte di montaggio: in base all'utilizzo è possibile montarli verticalmente o orizzontalmente.

D: La serie HRTK può essere personalizzata?

R: Sì, molti produttori offrono opzioni di personalizzazione per la serie HRTK, tra cui: Integrazione del motore (servo o motore passo-passo). Rapporti di trasmissione personalizzati Materiali o rivestimenti speciali per ambienti difficili. Diversi dispositivi di feedback (encoder, risolutori). Interfacce di montaggio su misura per configurazioni specifiche di macchinari.

D: Quale manutenzione è richiesta per la serie HRTK?

R: La serie HRTK richiede una manutenzione minima, ma si consigliano controlli regolari: Lubrificazione: a seconda dell'utilizzo, potrebbe essere necessaria una lubrificazione periodica degli ingranaggi interni. Ispezione dell'usura: in particolare per le applicazioni con carico elevato, il controllo di eventuali segni di usura sugli ingranaggi o sui cuscinetti è importante per garantire l'affidabilità a lungo termine. Serraggio dei bulloni di montaggio: controlli regolari dell'hardware di montaggio possono prevenire disallineamenti o perdita di precisione.

D: Quali opzioni motore possono essere utilizzate con la serie HRTK?

R: La serie HRTK può essere abbinata a vari tipi di motori, tra cui: Servomotori: per un controllo ad alta-precisione. Motori passo-passo: per applicazioni a basso costo-dove è ancora necessaria la precisione. Motori integrati: alcune configurazioni sono dotate di motori integrati per semplificare il processo di configurazione.

D: La serie HRTK è compatibile con i riduttori armonici?

R: Sì, la serie HRTK viene spesso utilizzata insieme a riduttori armonici o altri meccanismi di ingranaggi di precisione per ottenere una precisione e una gestione della coppia ancora maggiori. Gli azionamenti armonici sono noti per le loro dimensioni compatte, gli elevati rapporti di riduzione e il gioco minimo, che li rendono ideali per le tavole rotanti.
