Con la nostra gamma di indicizzatori a camme, tavole rotanti cave, azionamenti armonici e riduttori epicicloidali, Hansheng Automation è specializzata nella fornitura di soluzioni di controllo del movimento altamente precise. Per garantire ai nostri clienti articoli personalizzati e di alta qualità per la loro particolare richiesta, forniamo anche servizi di lavorazione CNC e produzione qualificata di ingranaggi.

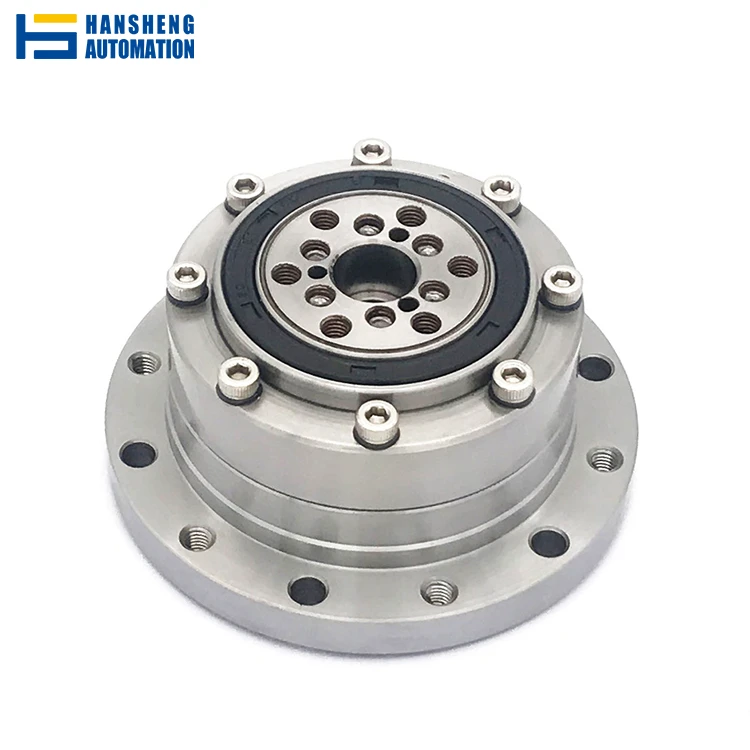

I riduttori di precisione Harmonic Drive sono un tipo di meccanismo ad ingranaggi estremamente preciso e compatto ampiamente utilizzato in applicazioni che richiedono un controllo preciso del movimento, come la robotica, l'aerospaziale e l'automazione. Sono noti per il loro design unico, costituito da tre componenti chiave: il generatore di onde, la spline flessibile e la spline circolare.

Generatore di onde: La forma del sottile disco supportato da-cuscinetti a sfera-utilizzato nei generatori di onde è ellittica. Deforma la spline flessibile appositamente per interagire con la spline circolare nelle posizioni designate.

Spline flessibile: Meno denti della scanalatura circolare, questo ingranaggio cilindrico flessibile-a pareti sottili si inserisce all'interno della scanalatura circolare. La spline flessibile si modella per corrispondere alla forma del generatore di onde.

Spline circolare: La spline circolare interagisce con la spline flessibile come un ingranaggio rigido con denti interni. L'ampio rapporto di riduzione è reso possibile dalla variazione minore nel numero di denti tra la scanalatura flessibile e quella circolare.

Elevato rapporto di riduzione: L'azionamento armonico può raggiungere un rapporto di riduzione molto elevato attraverso una speciale struttura di ingranaggi flessibili, solitamente da 50:1 a 300:1, o anche superiore.

Alta precisione: Il suo speciale concetto di funzionamento può ridurre il gioco e offrire una precisione di posizionamento piuttosto elevata, adatta per apparecchiature di controllo e automazione di precisione.

Piccole dimensioni e peso leggero: La trasmissione armonica ha dimensioni ridotte e peso leggero rispetto alla trasmissione a ingranaggi convenzionale, adatta per eventi con limitazioni di volume e peso.

Elevata capacità di trasmissione della coppia: La forte capacità di carico e la guida armonica possono trasmettere una coppia elevata anche in dimensioni ridotte.

Elevata rigidità: L'Harmonic Drive può offrire grande rigidità e capacità di carico poiché la sua area di contatto durante la trasmissione è piuttosto ampia.

Funzionamento regolare: La bassa rumorosità, adatta per aree che richiedono un funzionamento silenzioso, e il principio di deformazione flessibile consentono un funzionamento regolare-ovvero, un movimento senza impatti-.

Quello che segue è un caso di selezione condiviso. Siamo specializzati nella personalizzazione di soluzioni che soddisfino perfettamente le esigenze dei nostri clienti. Comunichiamo da vicino con i clienti durante il processo di selezione per comprendere i loro requisiti applicativi e le condizioni di lavoro. Sulla base delle informazioni fornite dal cliente, il team di ingegneri eseguirà calcoli e verifiche, consiglierà modelli adatti e soluzioni complete.

Condizioni di lavoro

1. Qual è la velocità: velocità di ingresso+-3500 RPM

2. Peso del carico: questo riduttore viene utilizzato per un albero rotante da 0 º a 90 º, che supporta un mandrino con una lama per sega. Il peso della lama della sega è+-200Klg

3. Dove utilizzare: utilizzare un motore di ingresso brushless EM3A-10ALA, coppia nominale di 3,18 Nm

Consiglia modello

CSF40-I, con flangia e guarnizione personalizzate. (Di solito personalizziamo flange o piastre di collegamento per i clienti in base ai disegni del motore forniti dai clienti)

drawing of CSF40-I

TECHNICAL PARAMETER

Robot industriali, aerospaziale, apparecchiature per semiconduttori, apparecchiature mediche, apparecchiature di misurazione e ottiche, riduttori di precisione a trasmissione armonica tipicamente presenti nelle linee di produzione automatizzate.

Robot industriali: grazie alla loro elevata precisione ed elevata rigidità, i riduttori armonici sono ampiamente utilizzati nei giunti dei robot industriali.

Aerospaziale: nei sistemi di controllo dei veicoli aerospaziali, i riduttori armonici vengono utilizzati come componenti importanti per il controllo di precisione della posizione.

Apparecchiature per semiconduttori: le apparecchiature per la produzione di semiconduttori richiedono alta precisione ed elevata affidabilità e i riduttori di armoniche possono soddisfare questi requisiti.

Attrezzature mediche: ad esempio, robot chirurgici, apparecchiature diagnostiche, ecc. richiedono un controllo di precisione e un funzionamento silenzioso e i riduttori di armoniche sono la scelta ideale.

Apparecchiature ottiche e di misurazione: i riduttori armonici sono ampiamente utilizzati anche negli strumenti di misurazione ad alta precisione, nelle apparecchiature ottiche e nei macchinari di precisione.

Linee di produzione automatizzate: nelle apparecchiature automatizzate e nelle linee di assemblaggio di produzione ad alta-precisione, i riduttori armonici vengono utilizzati per eseguire un controllo preciso del movimento.

D: Perché i riduttori armonici sono così precisi?

A: Il riduttore armonico ottiene il movimento attraverso la deformazione elastica dell'ingranaggio flessibile. L'area di contatto dell'ingranaggio è ampia, i punti di ingranamento sono numerosi e il gioco è molto ridotto, quindi può ottenere un posizionamento ad alta-precisione.

D: Qual è la durata del riduttore armonico?

R: La durata del riduttore armonico è correlata a fattori quali l'ambiente di utilizzo, il carico e la lubrificazione. Generalmente, la sua durata può raggiungere decine di migliaia di ore, ma potrebbe essere necessaria una manutenzione regolare in caso di carico elevato o ambiente difficile.

D: Per quali ambienti di lavoro sono adatti i riduttori di armoniche?

R: I riduttori armonici sono adatti per ambienti con elevata precisione, basso rumore, design leggero e compatto, ma non sono adatti per il funzionamento a lungo termine-con carico elevato o ad alta-velocità.

D: Quali sono i requisiti di manutenzione per i riduttori armonici?

A: I riduttori armonici devono controllare regolarmente lo stato dell'olio lubrificante, soprattutto in caso di carico elevato o uso frequente. La sostituzione tempestiva dell'olio lubrificante può prolungarne la durata.

D: Come selezionare i riduttori armonici?

R: Durante la selezione, fattori quali rapporto di riduzione, requisiti di coppia, precisione, condizioni di carico, ecc. dovrebbero essere considerati in base alle specifiche occasioni di applicazione e solitamente dovrebbero essere adattati in base alle dimensioni specifiche dell'apparecchiatura e ai requisiti di utilizzo.

D: Quali sono i vantaggi dei riduttori armonici rispetto ad altri tipi di riduttori?

A: Rispetto ad altri tipi di riduttori, i vantaggi dei riduttori armonici sono l'elevato rapporto di riduzione, l'alta precisione, il gioco basso, il peso leggero e le dimensioni compatte, adatti per campi di controllo di precisione.
